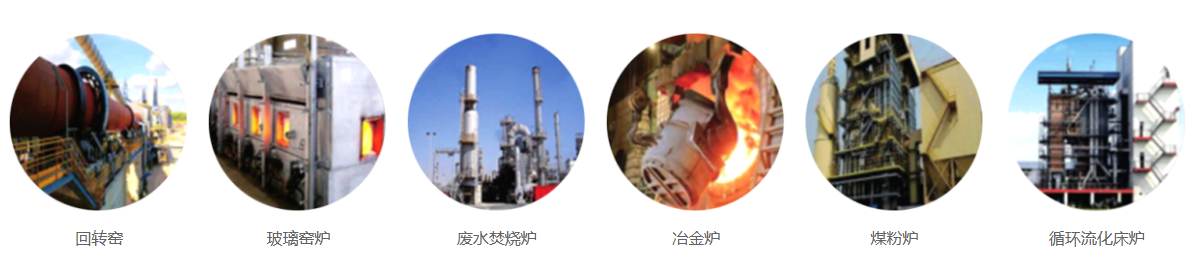

应用场景

富氧制取技术比较
| 序号 | 名称 | 低温精馏 | 变压吸附 | 膜分离 |
| 1 | 基建投资 | 大 | 大 | 很小 |
| 2 | 设备投资 | 大 | 大 | 小 |
| 3 | 运行成本 | 高 | 高 | 低(0.08-0.12kw/m³) |
| 4 | 维护成本 | 高 | 高 | 低 |
| 5 | 安全性 | 高危易爆 | 易爆 | 安全 |
| 6 | 噪声 | 很大 | 很大 | 小 |
| 7 | 操作人员 | 多 | 无,定时巡检 | 无,定时巡检 |
| 8 | 操作性能 | 复杂 | 一般 | 简单 |
| 9 | 产品气温度 | 低 | 低 | 高 |
| 10 | 占地面积 | 大 | 大 | 小 |
| 11 | 设备扩容性 | 无 | 无 | 模块化扩容 |
| 12 | 产品气功耗 | 大 | 较大 | 较小 |
| 13 | 启动供气时间 | 长 | 约40分钟 | 5-10分钟 |

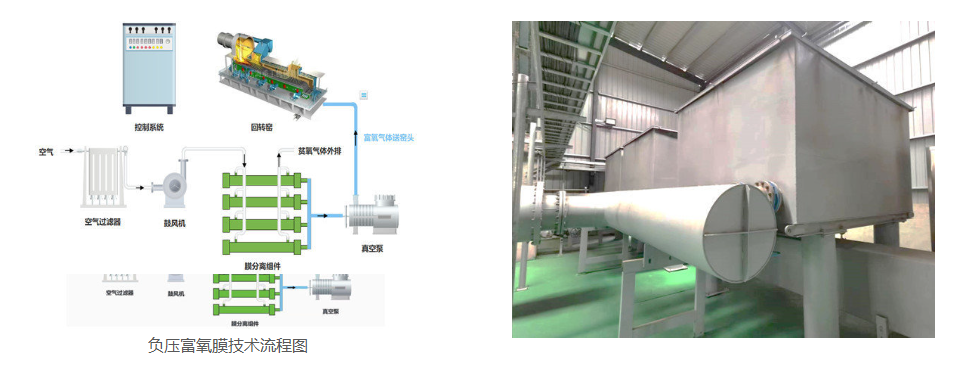

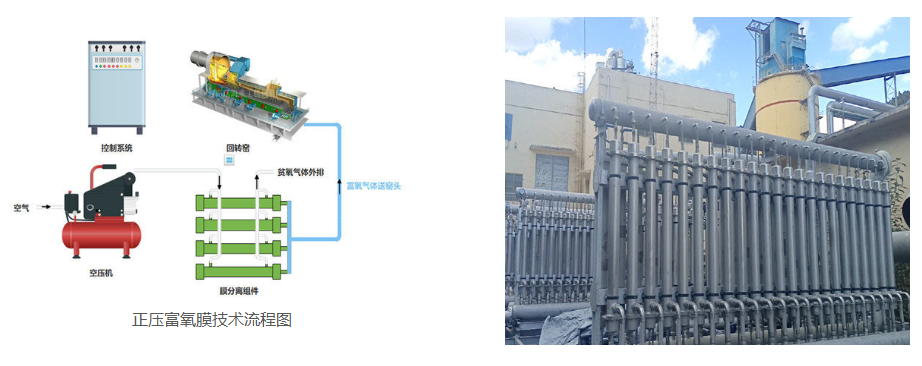

负压和正压富氧膜技术

技术优势
| ◆ 就地便携制氧,随用随制 | ◆ 炉管寿命和维护延长 | ◆ 低品位燃料替代优质燃料 |
| ◆ 系统无三废产生 | ◆ 节能3-20%、增产3-15% | ◆ 归属常规建设项目,只需政府备案 |

优势
动设备少、能耗更低、占地面积更小、投资费用更低
工程案例
以石化企业管式加热炉为工程对象,好OECM-1000型國法富氧系统得到29%富氧空气,由于式真空泵和增压风机送入炉中组射段底部燃烧错两侧。该顶目中,富氢空气占加热炉助燃风风量5%,富氧空气入炉温度110C,系统配置后的效果如表所示。

| 项目名称 | 单位 | 空白试验 | 比对试验 | |
| 产品量 | t/h | 13.18 | 13.57 | |
| 燃料耗量 | Kg/h | 1577.77 | 1489.74 | |
| 燃料气入炉温度 | ℃ | 40.0 | 40.0 | |
| 燃料低发热值 | KJ/Kg 燃料 | 44766.03 | 45618.68 | |
| 燃料显热 | KJ/Kg 燃料 | 48.24 | 49.34 | |
| 空气显热 | KJ/Kg 燃料 | 0.01 | 39.12 | |
| 附属设备耗能 | A | 0 | 221.3 | |
| KW | 0 | 126.72 | ||
| KJ/Kg 燃料 | 0 | 306.21 | ||
| 供给热能 | KJ/Kg 燃料 | 44814.25 | 46140.07 | |
| KJ/h | 70706587.58 | 68736699.84 | ||
| 燃料气消耗量折合为标油量 | 按燃料的低位发热量算 | Kg标油 | 1686.90 | 1623.12 |
| 按总供热量计算 | Kg标油 | 1688.72 | 1641.67 | |
| 吨产品消耗标油量 | 按燃料的低位发热量算 | Kg/t | 127.99 | 119.61 |
| 按总供热量计算 | Kg/t | 128.13 | 120.98 | |
| 节能率 | 按燃料的低位发热量算 | % | 6.55 | |
| 按总供热量计算 | % | 5.6 | ||
